DIN 2093

» Resources » Dimensional Standards » Washers » DIN 2093

Equivalent Standards

Disc Spring Washers

DIN 2093 Disc Spring Washers Dimensions

De Di t lo
6 3.2 0.3 -
6.4 3.2 0.33 -
8 3.2 0.20 0.40
8 3.2 0.30 0.55
8 3.2 0.40 0.60
8 4.2 0.50 0.70
8 4.2 0.20 0.45
8 4.2 0.30 0.55
8 3.2 0.40 0.60
10 3.2 0.30 0.65
10 4.2 0.50 0.75
10 4.2 0.40 0.70
10 4.2 0.50 0.75
10 5.2 0.60 0.85
10 5.2 0.25 0.55
10 5.2 0.40 0.70
10 4.2 0.50 0.75
12 4.2 0.40 0.80
12 5.2 0.50 0.85
12 5.2 0.40 0.80
12 5.2 0.50 0.90
12 5.2 0.60 0.95
12 6.2 0.80 1.10
12 6.2 0.50 0.85
12 6.2 0.60 0.95
12 6.2 0.80 1.10
12.5 6.2 0.35 0.80
12.5 6.2 0.50 0.85
12.5 6.2 0.70 1.00
14 6.2 0.90 1.25
14 7.2 0.35 0.80
14 7.2 0.50 0.90
14 7.2 0.80 1.10
15 5.2 0.40 0.95
15 5.2 0.70 1.10
15 6.2 0.50 1.00
15 6.2 0.60 1.05
15 6.2 0.70 1.10
15 8.2 0.70 1.10
15 8.2 0.80 1.20
16 8.2 0.40 0.90
16 8.2 0.60 1.05
16 8.2 0.90 1.25
18 6.2 0.40 1.00
18 6.2 0.50 1.10
18 6.2 0.60 1.20
18 6.2 0.70 1.25
18 6.2 0.80 1.30
18 8.2 0.70 1.25
18 8.2 0.80 1.30
18 8.2 1.00 1.50
18 9.2 0.45 1.05
18 9.2 0.70 1.20
18 9.2 1.00 1.40
20 8.2 0.60 1.30
20 8.2 0.70 1.35
20 8.2 0.80 1.40
20 8.2 0.90 1.45
20 10.2 0.50 1.15
20 10.2 0.80 1.35
20 10.2 0.90 1.45
20 10.2 1.00 1.55
20 10.2 1.10 1.55
20 10.2 1.25 1.75
22 10.2 1.22 1.82
22.5 11.2 0.60 1.40
22.5 11.2 0.80 1.45
22.5 11.2 1.25 1.75
23 8.2 0.70 1.50
23 8.2 0.80 1.55
23 8.2 0.90 1.60
23 8.2 1 1.70
23 10.2 0.90 1.65
23 10.2 1 1.70
23 12.2 1.25 1.85
23 12.2 1.50 2.11
25 12.2 0.70 1.60
25 12.2 0.90 1.60
25 12.2 1 1.80
25 12.2 1.25 1.95
25 12.2 1.50 2.05
28 10.2 0.80 1.75
28 10.2 1 1.90
28 10.2 1.25 2.05
28 10.2 1.50 2.20
28 12.2 1 1.95
28 12.2 1.25 2.10
28 12.2 1.50 2.25
28 14.2 0.80 1.80
28 14.2 1 1.80
28 14.2 1.25 2.10
28 14.2 1.50 2.15
31.5 12.2 1 2.10
31.5 12.2 1.50 2.23
31.5 16.3 0.80 1.85
31.5 16.3 1.25 2.15
31.5 16.3 1.5 2.40
31.5 16.3 1.75 2.45
31.5 16.3 2 2.76
34 12.3 1 2.25
34 12.3 1.25 2.35
34 12.3 1.50 2.50
34 14.3 1.25 2.40
34 14.3 1.50 2.55
34 16.3 1.50 2.55
34 16.3 2 2.85
35.5 18.3 0.90 2.05
35.5 18.3 1.25 2.25
35.5 18.3 2 2.80
40 14.3 1.25 2.65
40 14.3 1.50 2.75
40 14.3 2 3.05
40 16.3 1.50 2.80
40 16.3 2 3.10
40 18.3 2 3.15
40 20.4 1 2.30
40 20.4 1.50 2.65
40 20.4 2 3.10
40 20.4 2.25 3.15
40 20.4 2.50 3.45
45 22.4 1.25 2.85
45 22.4 1.75 3.05
45 22.4 2.50 3.50
50 18.4 1.50 3.30
50 18.4 2.50 4.10
50 20.4 2 3.50
50 20.4 2.50 3.85
50 22.4 2 3.60
50 22.4 2.50 3.90
50 25.4 1.25 2.85
50 25.4 2 3.40
50 25.4 2.50 3.90
50 25.4 3 4.10
56 28.5 1.50 3.45
56 28.5 2 3.60
56 28.5 3 4.30
60 20.5 2 4.10
60 20.5 2.50 4.30
60 25.5 2.50 4.40
60 25.5 3 4.65
60 30.5 3 4.70
60 30.5 3.50 5
63 31.0 2.50 4.25
63 31.0 3.50 4.90
70 30.5 3 5.10
70 35.5 3 5.10

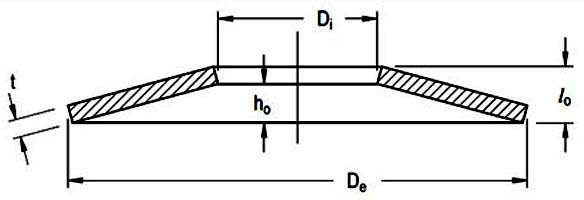

De = External diameter of Disc,
Di = Internal diamter of Disc,
lo = Free height of Disc,
t = Material Thickness of Disc
ho = Free Cone Height of Disc
