DIN 938

Equivalent Standards

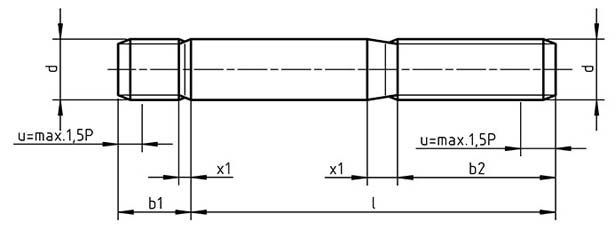

DIN 938 Studs with engagement length 1 x d Dimensions

Thread d			b1	b2 l<125mm	b2 125>l<200mm	b2 l>200mm	x1	x2
M3	-	-	3	12	18	-	1.25	0.7
M4	-	-	4	14	20	-	1.75	0.9
M5	-	-	5	16	22	-	2	1
M6	-	-	6	18	24	-	2.5	1.25
M7	-	-	7	20	26	-	2.5	1.25
M8	M8x1	-	8	22	28	-	3.2	1.6
M10	M10x1.25	-	10	26	32	45	3.8	1.9
M12	M12x1.25	M12x1.5	12	30	36	49	4.3	2.2
M14	M14x1.5	-	14	34	40	53	5	2.5
M16	M16x1.5	-	16	38	44	57	5	3.2
M18	M18x1.5	-	18	42	48	61	6.3	3.2
M20	M20x1.5	-	20	46	52	65	6.3	3.2
M22	M22x1.5	-	22	50	56	69	6.3	3.2
M24	M24x2	-	24	54	60	73	7.5	3.8
M27	M27x2	-	25	60	66	79	7.5	3.8
M30	M30x2	-	30	66	72	85	9	4.5
M33	M33x2	-	32	72	78	91	9	4.5
M36	M36x3	-	35	78	84	97	10	5
M39	M39x3	-	38	84	90	103	10	5
M42	M42x3	-	42	90	96	109	11	5.5
M45	M45x3	-	45	96	102	115	11	5.5
M48	M48x3	-	48	102	108	121	12.5	6.3
M52	M52x3	-	52	110	116	129	12.5	6.3
