DIN 7513 A

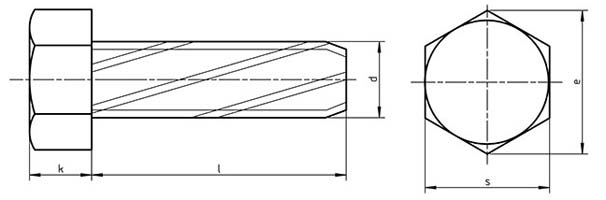

DIN 7513 A Hex tapping screws A = with hexagon head Dimensions

Thread Size d	c		da	dw	e	k			r	s		case depth
	min	max	max	min	min	nom	min	max	max	nom	min	min	max
M4	0.15	0.4	4.7	5.9	7.66	2.8	2.8	2.68	0.2	7	6.78	0.1	0.25
M5	0.15	0.5	5.7	6.9	8.79	3.5	3.35	3.65	0.2	8	7.78	0.1	0.25
M6	0.15	0.5	6.8	8.9	11.05	4	3.85	4.15	0.25	10	9.78	0.15	0.28
M8	0.15	0.6	9.2	11.6	11.4	5.3	5.15	5.45	0.4	13	12.73	0.15	0.28
