DIN 404

Equivalent Standards

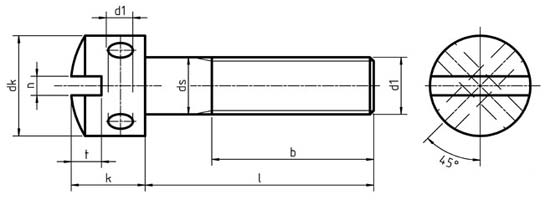

DIN 404 Slotted capstan screws Dimensions

d	p	b	d1		dk		ds		k		t		n
			max	min	max	min	max	min	max	min	max	min	max	min
M2	0.4	16	1.34	1.2	3.8	3.68	2	1.85	3.3	2.7	0.9	0.7	0.7	0.56
M2.5	0.45	18	1.34	1.2	4.5	4.38	2.5	2.36	3.88	3.12	1	0.8	0.8	0.66
M3	0.5	19	1.64	1.5	5.5	5.38	3	2.86	4.38	3.62	1.25	1	1	0.86
M4	0.7	22	2.14	2	7	6.85	4	3.82	5.38	4.62	1.7	1.4	1.2	1.06
M5	0.8	25	2.64	2.5	8.5	8.35	5	4.82	6.95	6.05	2	1.7	1.51	1.26
M6	1	28	3.14	3	10	9.85	6	5.82	8.45	7.55	2.6	2.2	1.91	1.66
M8	1.25	34	4.18	4	13	12.82	8	7.78	10.45	9.55	3.2	2.7	2.31	2.06
M10	1.5	40	5.18	5	16	15.82	10	9.78	13.05	11.95	4.1	3.5	2.81	2.56
