DIN 1443

Equivalent Standards

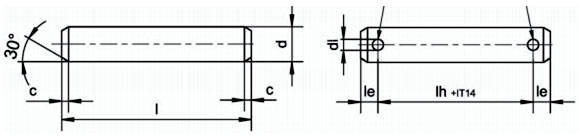

DIN 1443 Clevis Pins Dimensions

d h11	dl h13	c max	le min
4	1	1	2.2
5	1.2	2	2.9
6	1.6	2	3.2
8	2	2	3.5
10	3.2	2	4.5
12	3.2	3	5.5
14	4	3	6
16	4	3	6
18	5	3	7
20	5	4	8
22	5	4	8
24	6.3	4	9
