DIN 508

Equivalent Standards

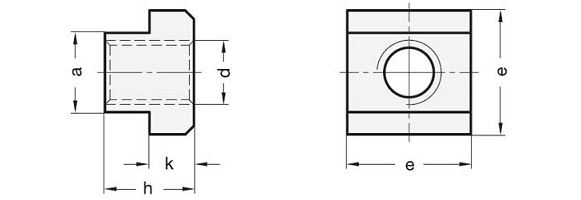

DIN 508 T-Nuts Dimensions

d	a	e	h	k	T-Slot width DIN 650
M 4	5	9 - 0.5	6.5	3 - 0.3	5
M 5	6	10 - 0.5	8	4 - 0.5	6
M 6	8	13 - 0.5	10	6 - 0.5	8
M 6	10	15 - 0.5	12	6 - 0.5	10
M 8	12	18 - 0.5	14	7 - 0.5	12
M 10	14	22 - 0.5	16	8 - 0.5	14
M 10	16	25 - 0.5	18	9 - 0.5	16
M 12	18	28 - 0.5	20	10 - 0.5	18
M 12	20	32 - 0.5	24	12 - 0.5	20
M 16	22	35 - 0.5	28	14 - 0.5	22
M 20	24	40 - 0.5	32	16 - 0.5	24
M 20	28	44 - 1	36	18 - 1	28
